一、分體式透過率儀測量原理

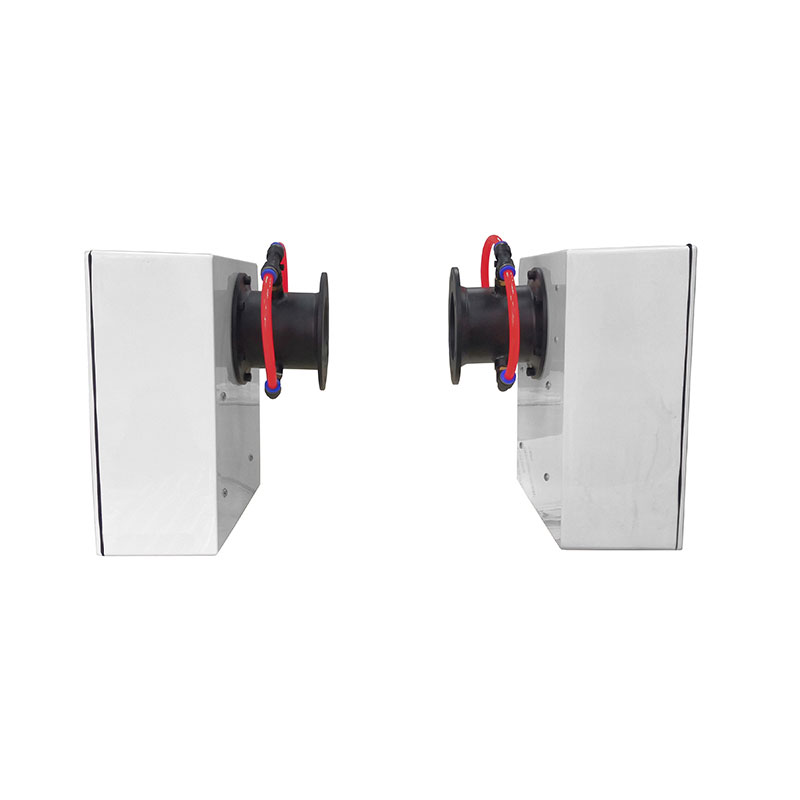

檢測光橫穿煙道，單光路測量系統，由發射器、接收器兩部分組成。發射器中安裝有一個高亮度LED光源， 它發射出光束通過擴散器后通過煙道，投射到接收器內的聚焦透鏡上被聚焦到測量檢測器上；另一部分被直接聚焦到參考檢測器上。通過計算兩個檢測器上得到的信號強度的比值即可得到光透過率或光不透過率值，由此可得出光透過率（或光不透過率）和粉塵濃度值。
二、分體式透過率儀主要特點
直接連續測量
體積小、重量輕、結構緊湊
直接顯示光透過率或不透光度
帶鏡頭污染監測和補償裝置
自動標定與手動校準，方便靈活
測量路徑 0.5－5 米
帶空氣吹掃通路
長壽命 LED 信號光源
無運動部件－維護量小
安裝調試簡單
三、分體式透過率儀技術參數
工作原理 | 橫穿煙道、單光路透射 |
光 源 | 高亮度 LED |
響應時間 | 3 秒鐘到達終值的 98％ |
測量范圍 | 光透過率 0-99.99% |
分 辨 率 | 0.01% |
可探測氣體 | 煙霧、煙塵或相關粉塵氣體 |
光路長度 | 0.3－2 米 標準型（其他長度可定制） |
平均時間 | 1-59 秒 |
標定與校準 | 手動標定與校準（配帶校準器） |
顯 示 | LCD 液晶顯示屏 |
模擬輸出 | 4-20mA 電流環 |
數字輸出 | RS485/232 |
繼電器輸出 | 兩路開關量輸出（報警值設定） |
工作溫度 | -20 －50 °C |
工作濕度 | 0-99%（無冷凝） |
供電電壓 | 220VAC；可選 12、24VDC |
功 耗 | 收發系統最大 18W |
振 動 | 2Hz-60Hz,最大振幅 2mm |
外殼材料 | 壓鑄鋁 |
防護等級 | IP67 |
