一、臭氣檢測儀簡介
臭氣檢測儀是我司運用多年氣體檢測、大氣環境監測經驗，依照《惡臭污染物排放標準（GB14554-1993）》，《惡臭污染環境監測技術規范（HJ905-2017）》專門針對容易產生異味的場所，自主研發生產的一款惡臭濃度在線監測系統，俗稱惡臭電子鼻；
惡臭的概念：
惡臭是指一切刺激嗅覺器官引起人們不愉快及損壞生活環境的氣體物質；其種類繁多，迄今憑人的嗅覺能夠感覺到的就有4000多種，其中對人體健康危害較大的就有幾十種；
惡臭出現的場景：
科技園區、化工園區、垃圾填埋場、垃圾處理站、垃圾發電廠、垃圾焚燒場地、化工廠、養殖場、污水處理廠、制藥廠、釀酒廠、能源電力企業、紡織廠、城鄉居民生活區及科研院高校等場所；
臭氣檢測儀別名：
電子鼻、惡臭氣體檢測儀、惡臭氣體在線監測儀、臭氣檢測儀、惡臭電子鼻、惡臭濃度在線監測系統、惡臭電子鼻濃度監測系統、過濾型惡臭檢測系統、臭氣OU監測系統、臭氣濃度在線監測系統、臭氣電子鼻監測系統、臭氣濃度電子鼻系統、OU值在線監測系統、惡臭檢測分析儀；
二、臭氣檢測儀產品簡介

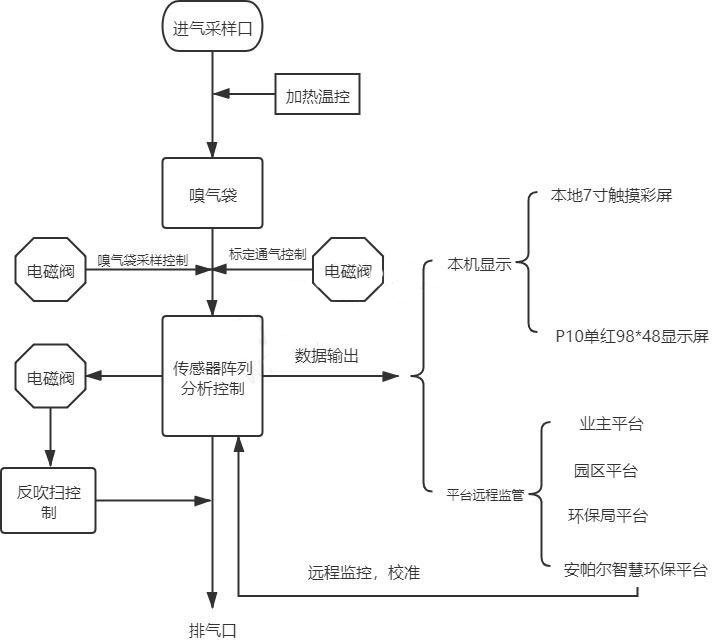

臭氣檢測儀由供電系統、集氣系統、傳感器監測系統、數據控制系統、顯示和傳輸傳輸組成；
臭氣檢測儀采用獨特的補償及抗干擾算法，系統采用陣列式傳感器除了按照國標檢測3大類（S系、N系、VOCs系），監測參數主要有氨氣、硫化氫、三甲胺、二硫化碳、甲硫醇、苯乙烯、甲硫醚、二甲二硫醚，8種氣體物質單一氣體及復合惡臭濃度OU值，共九參數。
惡臭在線監測常規四參數：NH3、H2S、TVOC、OU值；
供電系統：市電供電轉換系統
集氣系統：通過采樣泵和集氣桿（包含流量控制單元）將環境中的空氣抽入到集氣室（嗅氣袋）進行檢測和分析；
監測系統：氣體傳感器檢測模塊、氣象參數檢測模塊、負責對臭氣樣品中不同氣味成分的識別分析；傳感器陣列式設計，集成多氣體交叉干擾算法，溫濕度補償算法控制系統：控制單元通過對各傳感器的檢測數據采集后，利用大數據模型進行分析計算，得出精確數據；
顯示系統：將采集并處理好的各監測因子數據以淺顯易懂的方式呈現出來；機箱上集成7寸高清彩屏，可外配LED顯示屏幕或大屏控制中心；
傳輸系統：傳輸單位通過DTU或數采儀（2路232接口，3路485接口，2路以太網接口，可選配其他接口），傳輸協議J212；數據可顯示在智慧環保監管平臺、由需求方指定平臺、環保局平臺等；
三、臭氣檢測儀產品特點
氣體監測參數：氨氣、硫化氫、三甲胺、二硫化碳、甲硫醇、苯乙烯、甲硫醚、二甲二硫醚；無量綱OU值氣象監測參數：溫度、濕度、風速、風向、氣壓、光照、噪聲等
產品名稱 | 臭氣檢測儀 | |||||||
產品型號 | FT-EC04 | |||||||
采樣方式 | 泵吸式 | |||||||
支持參數 | 惡臭監測標準參數 | 可集成選項 | ||||||
氨氣 | 0-10ppm | 0.01ppm | 電化學 | 溫度 | -40~120℃ | 0.5℃ |
氣象一體化 （超聲波） | |
硫化氫 | 0-2ppm | 0.001ppm | 電化學 | 濕度 | 0.05~100%RH | 0.05%RH | ||
甲硫醚 | 0-10ppm | 0.01ppm | 電化學 | 風向 | 0~359° | 1° | ||
甲硫醇 | 0-10ppm | 0.01ppm | 電化學 | 風速 | 0~30m/s | 0.1m/s | ||
二硫化碳 | 0-10ppm | 0.01ppm | 電化學 | 氣壓 | 10~1200bmar | 1bmar | ||
二甲二硫 | 0-10ppm | 0.01ppm | 電化學 | 光照 | 0~200klux | 0.1klux | ---- | |
硫醚 | 0-10ppm | 0.01ppm | 電化學 | 噪聲 | 20~130dB | 1dB | ---- | |
苯乙烯 | 0-10ppm | 0.001ppm | PID光離子 | PM2.5 | 0~1000ug/m3 | 1ug/m3 | 激光散射 | |
OU值 | 0-100ou | 1ou | 陣列式 | PM10 | 0~1000ug/m3 | 1ug/m3 | 激光散射 | |
功能特點：
▲智能模塊定制化設計：
任選惡臭OU值、氨氣、硫化氫、三甲胺、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯在內的9個指標目標氣體可進行任意組合、技術原理不限、檢測范圍不限，傳感器選用可插拔式；
同時支持氣象參數、溫濕度、風速風向、大氣壓的監測
▲傳感器陣列式組合：
兼容電化學、PID、金屬氧化物半導體等傳感器技術原理陣列式交叉干擾算法處理
▲人機交互界面，實時顯示監測數據：
工業級高清7英寸觸摸屏，監測數據，變化曲線，歷史數據，報警數據等操作系統實時顯示監測指標的實時值、單位值、最大值、最小值、平均值
可查詢?nèi)我鈺r間段的歷史數據，并曲線圖形顯示
▲智能傳感技術，自動識別擴展
內置標定好的智能氣體傳感器，即插即用，自動識別；傳感器專屬定制反應氣室，目標氣體充分有效反應檢測
可通過更換不同的智能氣體傳感器，實現對現有4種氣體以外的氣體進行檢測，一機多用進口真空泵、多重過濾保護裝置、嗅氣袋式，提供穩定平穩氣流
▲智能校準、多種數據修正模式，確保數據穩定
零點自動校準、智能數據溫度補償、K值智能算法標氣、目標點遠程校準
▲多種信號輸出可選
提供RS485、232、以太網口、USB插口、GPRS等多樣化輸出方式
四、臭氣檢測儀配置參數
在線式惡臭監測分析儀配置參數 | |||||||||
產地 | 中國 | 品牌 | 風途科技 | 型號 | FT-EC04 | ||||
序號 | 配置名稱 | 單位 | 數量 | 參數 | |||||
1 | 主機 | 臺 | 1 | 檢測項目：氨氣；硫化氫；甲硫醇；甲硫醚；二甲二硫；二硫化碳；苯 乙烯；臭氣濃度值OU值； | |||||
1.1 |
7個電化學傳感器 1個PID傳感器； |
套 |
1 | ⑴、8個8傳感器分別對應檢測： ⑶、環境溫度：-20℃-+50℃。 ⑷、環境濕度：0-95%RH。 ⑸、檢測周期：可預先設置檢測周期，上傳數據頻率 | |||||
1.2 |
嗅袋式采樣控制裝置 |
套 |
1 | ⑴ 進樣流量： 400毫升/分鐘，內置采樣系統。 ⑵ 內置采樣系統：1個內置泵，四個電磁閥（采樣和零氣）。 ⑶ 2000ml可拆卸氣袋 | |||||
1.3 | 反吹掃系統 | 套 | 1 | 1、吹掃氣路控制電磁閥 2、活性炭過濾器 | |||||
2 |
數據采集傳輸儀 |
臺 |
1 | 1、輸出信號: RS232、GPRS、RS485、網口、U盤等； 2、TCP網絡協議，212協議，數據上傳環保局等4個平臺 3、遠程控制，遠程設置，GPS定位功能 | |||||
3 | 防雨保護箱 | 臺 | 1 | ⑴ 長*寬*高：500*300*600mm ⑵ 材質：噴塑 | |||||
五、臭氣檢測儀配置參數
產品簡介及應用領域

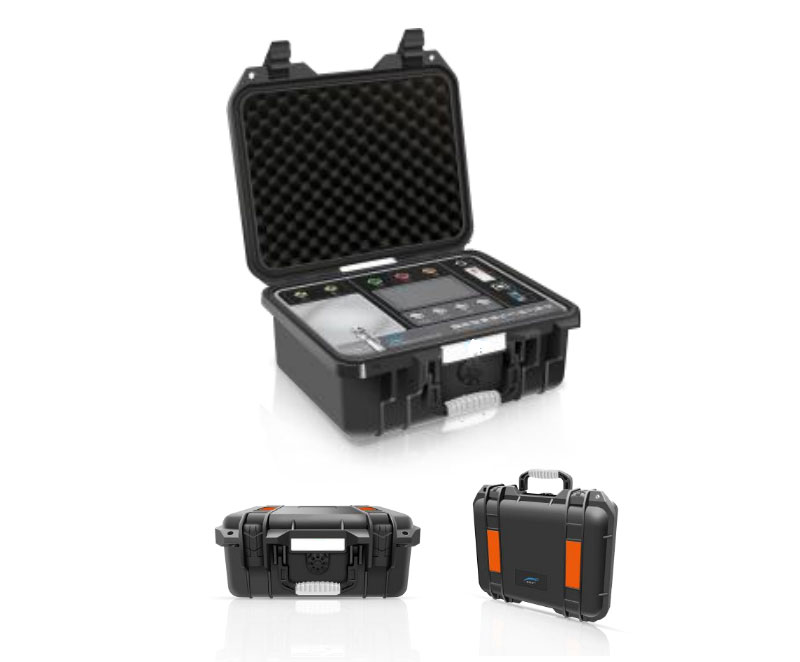

便攜手提式復合氣體氣體檢測儀
（又叫手提式復合氣體分析儀）
是一種適合復雜環境檢測的高精度泵吸式復合氣體氣體分析儀。內置預處理、誤差補償、抗電氣干擾、無線信號輸出等功能，該分析儀最多同時檢測8種氣體種類。
便攜式氣體檢測儀內置可增選無線傳輸，連入安帕爾服務器，可實現遠程監測、遠程設置報警值和遠程標定等功能。
主要用途及使用范圍：適用于專業技術人員、操作人員、領導等所有作業人員。
項目內容 | 具體參數 | ||
產品名稱 | 便攜式惡臭氣體檢測儀 | ||
檢測氣體 | 復合氣體（NH3、H2S、TVOC、OU值可任意組合，最多8種同時分析） | ||
測量范圍 | NH3：0-2 ppm ; H2S：0-20 ppm TVOC：0-20 ppm; 臭氣值：0-1000 OU （量程可選） | ||
顯示單位 | ppm、mg/m3、 %VOL、%LEL(部分可切換) | ||
分 辨 率 | NH3:0.01ppm; H2S:0.01ppm；TVOC:0.001ppm; 臭氣值：1 OU | ||
精 度 | ≤±2%FS | 采樣方式 | 泵吸式 |
響應時間 | T90≤20(電化學)；T90≤10（PID光離子化） | 無線輸出 | LORA、433M、800M、GPRS/3G/4G |
恢復時間 | T90≤25(電化學)；T90≤10 （非色散分光紅外); T90≤30(催化燃燒) | 報警方式 | 聲光報警；振動報警；顯示屏字符閃爍及信息提醒等 視覺報警；關閉報警可選 |
漂 移 量 | ≤±1%FS/年 | 電池容量 | 3AH 大容量電池，過壓、短路保護功能 |
預 處 理 | 內置除濕、除塵等預處理，適合高濕高塵等惡劣環境 | 充電參數 | 5V 1A |
數據分析 | 具有曲線波形分析數據顯示，數據平均值統計顯示 | 防爆類型 | 本質安全型 |
顯示方式 | 5寸高清彩色觸摸屏 | 防護等級數 | IP65，防塵、防水濺、防靜電 |
系統語言 | 中文（默認）和英文可切換 | 使用壽命 | 2年（傳感器），5年（儀表） |
通訊接口 | DB9串口、USB接口，支持USB熱插拔、 可支持選配RS232 串口 | 數據存儲 | 數據存儲標配30萬條數據容量，支持本機實時查看、 刪除和數據導出 |
外殼材質 | ABS工程塑料+顯示臺合金（防腐蝕抗氧化表面處理）。 | 尺 寸 | 總體尺寸：332×283×148mm |
溫度測量 | -20℃~+500℃ 精度±0.2℃ （帶溫度補償功能） | 重 量 | ≥1.5kg |
濕度測量 | 0~+100%RH 精度±3℃ （帶溫度補償功能） | 配 置 | 說明書、合格證、保修卡、USB充電器（含數據線)、 高檔ABS工程塑料箱 |
六、售后服務承諾
序號 | 售后服務具體事項 | 備注 |
1 | 我方保證產品的質量，規格和性能與方案文件所述一致。 | 質量要求 |
2 | 我方對所購配套部件設備質量負責，物資部門應進行嚴格的質量檢驗，交貨時向買方提供產品質量合格證書及有關安裝使用等技術文件資料 |
貨物交驗 |
3 | 在質保期內，如果由于設備自身的故障導致無法工作，接到用戶通知后我方會在2小時內予以響應，并在4小時內提出修復方案。 |
質保內服務 |
4 | 質保期后，我方會繼續提供儀器設備使用運行的技術支持，包括故障排除及零備件的供應。免費保修期屆滿后五年內，我方所提供的零備件價格是市場價格的7折。 |
質保后服務 |
5 | 我方所能提供的培訓： 硬件安裝、使用與維護培訓；物性學基礎理論培訓；常規樣品檢測方法說明等 | 培訓內容 |
6 | 我方將提供儀器設備的操作手冊、使用說明書、維修說明等送達買方 | 培訓材料 |
7 | 我方保證所提供的技術文件的清晰、完整和準確性，并及時提供能滿足設備安裝、運行、維護和檢修的要求 | 培訓材料 |
8 | 我方技術專家對設備的安裝調試工作進行指導服務。安裝過程中由于供方指導，設計，制造質量上的原因所造成損失，由我方負責，若屬于買方不聽技術專家的指導而造成的損失，供方負責更換和修復，費用由買方 承擔 |
安裝合作要求 |
9 | 質保期1年 | 質保期 |
臭氣檢測儀選購理由：
1客觀評估惡臭污染物排放
對于生產型企業來說，在生產過程中，少量的惡臭污染物排放或泄露是不可避免的，通過安裝臭氣檢測儀，可以24小時連續監測污染物排放情況，利用系統中的超標報警功能，可以對污染物超標情況做到及時發現、及時處置；通過對實時數據和歷史數據分析，總結規律，發現問題，提高企業管理水平，確保污染物排放符合國家標準。
2應對居民投訴
當惡臭污染事故發生時，安裝了臭氣檢測儀的企業，可以及時采取應對措施，降低事故危害程度，給居民一個恰當?shù)慕忉?，改善企業與居民的和諧關系；環境監管部門通過惡臭監測系統，對突發惡臭污染事故進行現場監測，即時得出監測結果，現場告知企業和居民污染情況，提高環保部門的公信力。
3惡臭事故污染源排查
安裝了臭氣檢測儀的企業，可以通過惡臭監測數據結合氣象監測數據排除或確定是否是自家排放的污染物；環境監察部門可以通過惡臭監測系統對轄區內企業特征污染物進行數據庫建立，在惡臭污染事故發生時，結合氣象數據可以迅速判定污染企業。
4提升公眾形象
4.1提升企業公眾形象，增加品牌價值
通過臭氣檢測儀的安裝，有效降低惡臭污染事故的發生，與周邊居民和諧共處，響應國家大力倡導的“綠水青山就是金山銀山”政策。在輔以適當?shù)拿襟w宣傳，可以有效提升企業形象，增加品牌價值，也可以成為企業融資的加分項。
4.2提高環保主管部門公信力
惡臭污染事故及時處置，一直是環保監管部門頭疼的問題之一，在以往缺少有效監測手段時，居民群眾經常會誤認為主管部門不作為，包庇污染企業；而生產企業則認為監管部門卡脖子，亂罰款，對政府形象造成負面影響。通過惡臭監測分析儀的使用，現場給出監測數據，明明白白，有效提高監管部門公信力。
