一．水質在線濁度傳感器工作原理
水質在線濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。
二．水質在線濁度傳感器技術參數
| 測量原理 | 散射光法 |
| 量程范圍 | 默認0～3000NTU，0～40NTU 0～1000NTU 可定制 |
| 分辯率 | 0.1NTU |
| 精度 | ±1%，±0.3℃ |
| 溫度補償 | 自動溫度補償 |
| 輸出方式 | RS-485（Modbus/RTU） |
| 存儲溫度 | -5-+65℃ |
| 工作環境 | 0～50℃,≤0.2MPa |
| 安裝方式 | 浸入式安裝，3/4NPT 安裝螺紋 |
| 線纜長度 | 5m |
| 功耗 | 0.2W,12V 供電 |
| 供電 | DC：12V-24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | ABS |
三．水質在線濁度傳感器尺寸/安裝

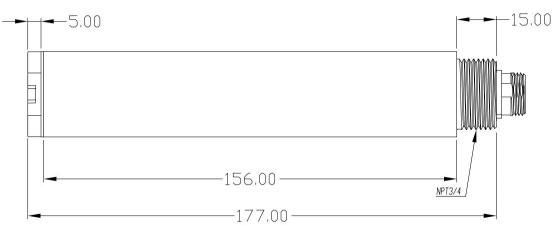

1.水質在線濁度傳感器尺寸圖
2.接線圖
線纜為5芯屏蔽線：
紅色線—電源線黑色線—地線綠色線—485A白色線—485B

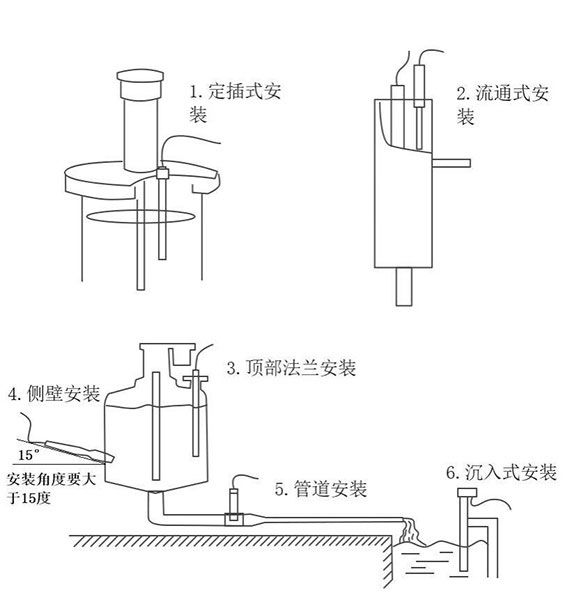

3.水質在線濁度傳感器安裝
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。測試口左右5CM之內不會碰到容器壁，下方10CM
四．水質在線濁度傳感器維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。
注意：
避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
五．水質在線濁度傳感器用戶校準
傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。
5.1零點校準
將傳感器放入非透明的容器中，溶液使用蒸餾水或者純凈水，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行零點校準。
5.2斜率校準
將傳感器放入非透明的容器中，溶液使用已知濁度的溶液（濁度值要大于20%量程），保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行斜率校準。
